LW15C-252/Y5000-63瓷柱式斷路器

（配用液壓彈簧操動機構）

一、產品介紹

該產品以SF6作為滅弧介質，采用自能滅弧結構，配以合理的噴口形狀和合理的電場設計，噴口上游區結構獨特，有效利用了觸頭堵塞效應，具有失步開斷、近區故障開斷等特殊開斷能力及開斷容性電流時不會產生重燃和重擊穿，開斷感性電流時不會產生過高的過電壓。觸頭全部為自力型，觸頭材料采用導電率高、彈性好的合金材料，觸頭之間的接觸壓力來自材料的彈性形變，這樣就避免了因彈簧脫落、繃斷、退火而造成的觸頭間不可靠接觸，既保證了產品運行的可靠性，又簡化了產品結構。

產品低溫性能優越，低溫可達-45℃，并在國家高壓電器質量監督檢驗中心取得相關試驗報告，并且在在寧夏、新疆地區有大量的工程運行業績，完全滿足低溫地區的特殊使用要求。開斷容量大，額定電流可達5000A，短路開斷電流63kA，開斷性能優越。

機構箱可滿足防風沙及保溫的需求，采用雙層密封結構，滿足IP55防護等級的要求。產品外絕緣裕度大，可滿足海拔2500米外絕緣要求，運行可靠性較高。

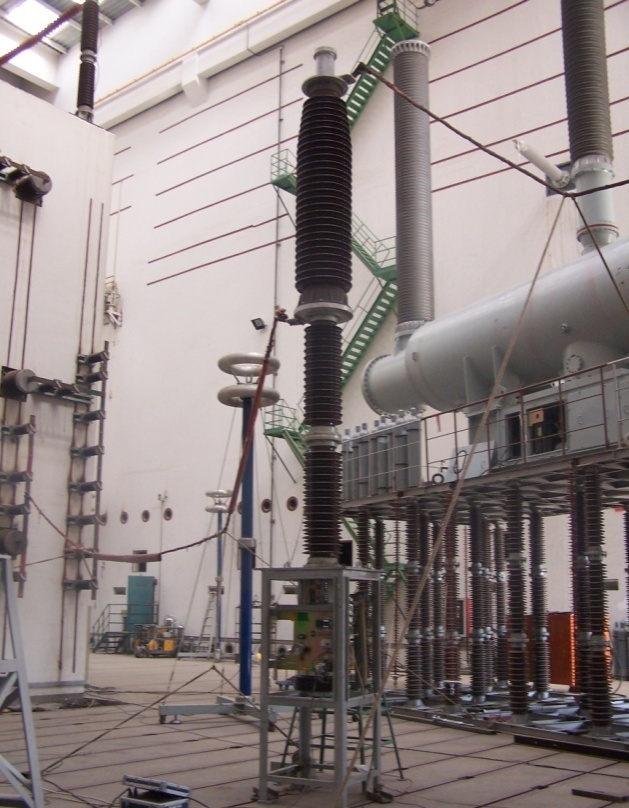

 二、產品照片
